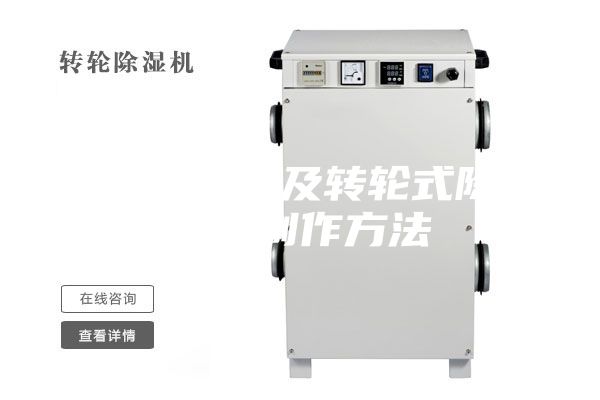

（一種水箱以及轉輪式除濕機的制作方法）

　　1.本實用新型涉及儲水設備技術領域，特別涉及一種水箱以及轉輪式除濕機。背景技術：2.在現有的技術中，一些轉輪式除濕機的水箱設有儲水腔，以及設有位于水箱頂部且與儲水腔連通的進水孔，當除濕機受碰撞發生傾倒時，儲水腔內的水會通過進水孔流入至除濕機內部，進而會損壞除濕機內部的器件。技術實現要素：3.本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種水箱，能夠在發生傾倒時防止儲水腔內的水通過進水孔流出。4.本實用新型還提出一種具有該水箱的轉輪式除濕機。5.根據本實用新型的第一方面實施例的一種水箱，包括箱本體和阻流組件，所述箱本體設有儲水腔，以及與所述儲水腔連通的進水孔，所述進水孔位于所述箱本體的頂部，所述阻流組件設于所述箱本體，其中，所述箱本體傾倒時，所述阻流組件封閉所述進水孔。6.根據本實用新型實施例的一種水箱，至少具有如下有益效果：當箱本體傾倒時，阻流組件封閉進水孔，通過上述結構，能夠在水箱發生傾倒時防止儲水腔內的水通過進水孔流出。7.根據本實用新型的一些實施例，所述阻流組件包括容置筒、滑動件、阻流塊以及頂推件，所述容置筒設于所述箱本體，且所述容置筒位于所述儲水腔，所述進水孔、所述容置筒的筒腔以及所述儲水腔依次連通，所述滑動件穿設于所述箱本體，所述阻流塊與所述滑動件連接，且所述阻流塊位于所述容置筒的筒腔，所述頂推件設于所述容置筒的筒腔，所述進水孔、所述阻流塊以及所述頂推件自上往下地依次設置，其中，所述箱本體傾倒時，所述頂推件移動頂推所述阻流塊，使所述阻流塊移動至與所述箱本體抵接，以封閉所述進水孔。8.根據本實用新型的一些實施例，所述滑動件套設有彈性件，所述彈性件位于所述箱本體和所述阻流塊之間，所述彈性件驅使所述阻流塊沿遠離所述進水孔的方向移動。9.根據本實用新型的一些實施例，所述容置筒的外筒壁設有卡接塊，所述箱本體設有與所述卡接塊對應的卡槽，所述卡接塊卡設于所述卡槽。10.根據本實用新型的一些實施例，所述滑動件設有連接部，所述阻流塊設有與所述連接部對應的安裝孔，所述連接部螺紋穿設于所述安裝孔。11.根據本實用新型的一些實施例，所述箱本體包括箱殼和箱蓋，所述箱殼設有所述儲水腔，所述儲水腔的頂部具有敞口，所述箱蓋設于所述箱殼的頂部以將所述敞口封閉，所述箱蓋設有所述進水孔，所述阻流組件設于所述箱蓋。12.根據本實用新型的一些實施例，所述箱蓋設有延伸部，所述延伸部位于所述儲水腔，所述延伸部與所述儲水腔的腔壁之間設有密封件。13.根據本實用新型的第二方面實施例的轉輪式除濕機，包括如上所述的一種水箱。14.根據本實用新型實施例的轉輪式除濕機，至少具有如下有益效果：通過上述結構，當除濕機受碰撞發生傾倒時，阻流組件封閉進水孔，以能夠防止儲水腔內的水通過進水孔流入除濕機內部。15.本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。附圖說明16.本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：17.圖1為本實用新型水箱一實施例的結構圖；18.圖2為圖1中所示水箱的局部分解圖；19.圖3為圖1中所示水箱處于豎立狀態下且移除彈性件后的剖視圖；20.圖4為圖1中所示水箱處于傾倒狀態下且移除彈性件后的剖視圖。21.附圖標記：22.箱本體100、箱殼110、儲水腔111、箱蓋120、進水孔121、卡槽122、延伸部123、安裝部124；23.阻流組件200、容置筒210、卡接塊211、滑動件220、連接部221、阻流塊230、安裝孔231、頂推件240；24.彈性件300；25.密封件400。具體實施方式26.本部分將詳細描述本實用新型的具體實施例，本實用新型之較佳實施例在附圖中示出，附圖的作用在于用圖形補充說明書文字部分的描述，使人能夠直觀地、形象地理解本實用新型的每個技術特征和整體技術方案，但其不能理解為對本實用新型保護范圍的限制。27.在本實用新型的描述中，如果有描述到第一、第二、第三、第四、第五等只是用于區分技術特征為目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量或者隱含指明所指示的技術特征的先后關系。28.在本實用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。29.本實用新型中，除非另有明確的限定，“設置”、“安裝”、“連接”等詞語應做廣義理解，例如，可以是直接相連，也可以通過中間媒介間接相連；可以是固定連接，也可以是可拆卸連接，還可以是一體成型；可以是機械連接；可以是兩個元件內部的連通或兩個元件的相互作用關系。所屬技術領域技術人員可以結合技術方案的具體內容合理確定上述詞語在本實用新型中的具體含義。30.參照圖1至圖4，本實用新型實施例一種水箱，其包括箱本體100和阻流組件200。31.箱本體100設有儲水腔111，箱本體100設有與儲水腔111連通的進水孔121，進水孔121位于箱本體100的頂部，阻流組件200設于箱本體100。32.當箱本體100傾倒時，阻流組件200封閉進水孔121，通過上述結構，能夠在水箱發生傾倒時防止儲水腔111內的水通過進水孔121流出。33.可以理解的是，當箱本體100傾倒時，即箱本體100從豎立狀態切換至傾倒狀態，具體參照圖3和圖4所示。34.箱本體100包括箱殼110和箱蓋120。35.參照圖2和圖3，箱殼110設有上述儲水腔111，儲水腔111的頂部具有敞口，箱蓋120設于箱殼110的頂部以將敞口封閉，箱蓋120設有上述進水孔121，阻流組件200設于箱蓋120。36.在本實施例中，參照圖2和圖3，箱蓋120抵接于箱殼110的頂部以將敞口封閉。37.在一些實施例中，箱本體100為一體式結構。38.當箱本體100傾倒時，為了防止儲水腔111內的水從箱蓋120與箱殼110之間的間隙流出，參照圖3和圖4，箱蓋120設有延伸部123，延伸部123位于儲水腔111，延伸部123與儲水腔111的腔壁之間設有密封件400。其中，密封件400可設置為硅膠圈等。39.阻流組件200包括容置筒210、滑動件220、阻流塊230以及頂推件240。40.參照圖2、圖3以及圖4，容置筒210設于箱蓋120，且容置筒210位于儲水腔111，進水孔121、容置筒210的筒腔以及儲水腔111依次連通，滑動件220穿設于箱蓋120，阻流塊230與滑動件220連接，且阻流塊230位于容置筒210的筒腔，頂推件240設于容置筒210的筒腔，進水孔121、阻流塊230以及頂推件240自上往下地依次設置，其中，當箱本體100傾倒時，頂推件240移動頂推阻流塊230，使阻流塊230移動至與箱蓋120抵接，以封閉進水孔121。41.在本實施例中，參照圖3和圖4，頂推件240為球體結構，容置筒210包括圓筒段和圓臺筒段，圓筒段和圓臺筒段上下設置，圓臺筒段的大圓端部和圓筒段的一端部連接，圓筒段的另一端部設于箱蓋120，圓筒段和圓臺筒段的內腔連通以形成上述容置筒210的筒腔。42.參照圖4，當箱本體100傾倒時，頂推件240沿圓臺筒段的內筒壁朝靠近進水孔121的方向滾動，頂推件240頂推阻流塊230，使阻流塊230移動至與箱蓋120抵接，以封閉進水孔121。43.在一些實施例中，頂推件240可設置為橢圓體結構等。44.在一些實施例中，阻流組件200包括檢測件、驅動件以及擋片，檢測件和驅動件均設于箱蓋120遠離儲水腔111的一側，檢測件與驅動件電性連接，擋片與驅動件的輸出端固連，當檢測件檢測到箱本體100傾倒時，檢測件驅使驅動件工作，以驅使擋片移動封閉進水孔121。其中，驅動件可設置為氣缸、液壓缸以及電動推桿等；檢測件可設置為傾角傳感器等。45.滑動件220穿設于箱蓋120，具體的，參照圖1、圖2以及圖3，箱蓋120設有安裝部124，安裝部124位于進水孔121，滑動件220穿設于進水孔121。46.在本實施例中，參照圖2，滑動件220套設有彈性件300，彈性件300位于安裝部124和阻流塊230之間，彈性件300驅使阻流塊230沿遠離進水孔121的方向移動。其中，彈性件300可設置為彈簧等。47.通過上述結構，當箱本體100從傾倒狀態切換至豎立狀態時，彈性件300驅使阻流塊230沿遠離進水孔121的方向移動，以便于阻流塊230復位打開進水孔121。48.容置筒210設于箱蓋120，具體的，參照圖2和圖3，容置筒210的外筒壁設有卡接塊211，箱蓋120設有與卡接塊211對應的卡槽122，卡接塊211卡設于卡槽122。49.阻流塊230與滑動件220連接，具體的，參照圖2和圖3，滑動件220設有連接部221，阻流塊230設有與連接部221對應的安裝孔231，連接部221螺紋穿設于安裝孔231。50.通過上述結構，阻流塊230與滑動件220可拆卸地連接，以能夠便于更換對應損壞的部件。51.本實用新型還提出了轉輪式除濕機，其包括上述的水箱。通過上述結構，當除濕機受碰撞發生傾倒時，阻流組件200封閉進水孔121，以能夠防止儲水腔111內的水通過進水孔121流入除濕機內部。52.當然，本實用新型并不局限于上述實施方式，熟悉本領域的技術人員在不違背本實用新型精神的前提下還可作出等同變形或替換，這些等同的變形和替換均包含在本技術權利要求所限定的范圍內。
